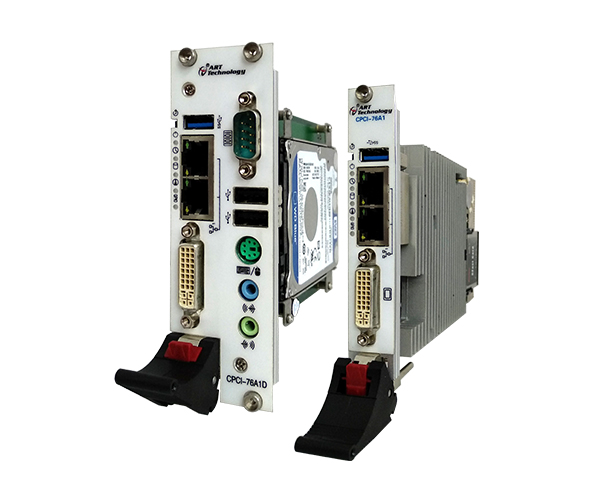

系統 |
處理器 |
Intel® BayTrail –I E3800系列 |
|
芯片組 |
BayTrail-I（SOC集成顯卡） |
|
|
內存 |
板載4GB DDR3L 內存顆粒 |
|
|
CompactPCI總線 |
J1支持32bit，33/66MHz PCI 總線 兼容PICMG2.0核心規范 3.3V/5V VIO 信號環境 |
|
|
顯示接口 |
DVI-I |
1個DVI-I（分辨率：1920X1080@60Hz） |
|
VGA |
1個VGA（是通過后IO引出） |
|
|
I/O接口 |
USB2.0 |
4個USB2.0接口 (CPCI76A1D：前面板2個USB 2.0，其余2個是通過后IO引出） |
|
USB3.0 |
1個 USB3.0接口 |
|
|
串口 |
3路RS232（CPCI76A1D：前面板1路串口， RS232/RS485/RS422可選，其余2路是通過后IO引出） |
|
|
音頻接口 |
CPCI76A1：無此接口；CPCI76A1D：1個Line Out，1個MIC |
|
|
以太網口 |
4路10/100/1000Base-TX，Intel{C}{C}R{C}{C}82574L （CPCI76A1D：前面板有兩個以太網接口,其余兩路通過后IO引出） |
|
|
PS/2接口 |
CPCI76A1：無此接口；CPCI76A1D：1個PS/2接口 |
|
|
存儲設備 |
SATA接口 |
1個2.5" SATA CPCI76A1D：2.5" SATA HDD |
|
1個SATA接口（是通過后IO引出） |
||
|
1個mSATA接口 |
||
|
應用環境
與
機械尺寸 |
工作溫度 |
0-60℃（-20℃-70℃可定制，配SSD） |
|
存儲溫度 |
-40-80℃ |
|
|
相對濕度 |
5%-95%，無凝露 |
|
|
尺寸 |
CPCI76A1：200.8mm(L)×130.5mm(W)×20.32mm（H） CPCI76A1D：200.8mm(L)×130.5mm(W)×40.64mm（H） |
|
|
操作系統 |
Win7/Win8/ Win10/Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

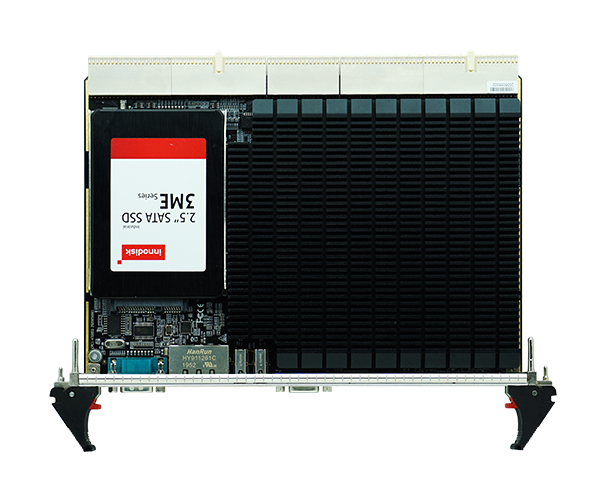

CPCI79C3是一款6U CPCI標準主板，采用Intel? 酷睿4代高性能處理器，內存最大可支持8GB板載內存顆粒，支持64位64MHz CPCI總線接口。 CPCI79C3前面板提供2個10/100/1000Mbps網絡接口，2個USB2.0接口，1個USB3.0，1個VGA接口，1個DVI-D接口，2個RS232接口。后面板出線， 2組DDI信號，2個RS232連接到J4， 8個USB2.0，2個USB3.0，5個SATA3.0接口。同時板載2.5寸硬盤接口。

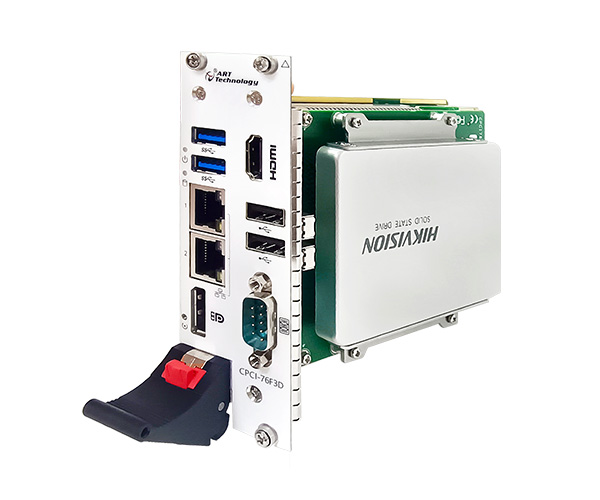

CPCI-76F3是阿爾泰科技自主設計研發的一款3U Compact PCI標準主板，搭載Intel? Core? i7-6822EQ/i7-6820EQ 高性能處理器，板載8G/16G DDR4內存顆粒。CPCI-76F2控制器還提供豐富I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業自動化控制、軍用計算機領域等。
CPCI-79F2系列產品是阿爾泰科技自主設計研發的一款6UCompact PCI 標準主板，搭載Intel? 酷睿6代四核八線程高性能處理器，板載16G DDR4內存顆粒。CPCI-79F2系列控制器還提供豐富I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業自動化控制、軍用計算機領域等。
