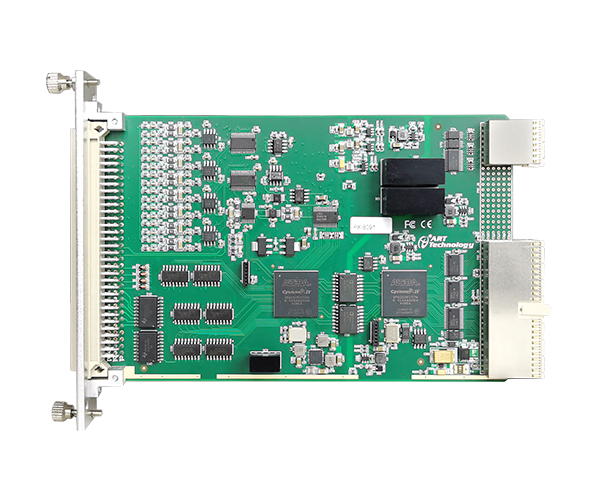

PXI8091 |
||
|
時鐘源 |
板載晶振、PXI_CLK10M時鐘信號 |
|
|
匹配端子盒 |
TB8091端子盒 |
|
|
模擬量輸入 |
||
|
分辨率 |
24 bits |
|
|
通道 |
16個熱電偶輸入通道，1個歸零通道，4個CJC通道 |
|
|
最大采樣速率 |
90 S/s |
|
|
支持輸入類型 |
熱電偶，mV |
|
|
電壓測量范圍 |
±80 mV |
|
|
溫度測量范圍 |
支持J, K, T, E, N, B, R, S熱電偶類型。 |
|
|
量程配置 |
每通道可單獨配置量程 |
|
|
輸入阻抗 |
20MΩ |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
共模電壓限制范圍 |
±10V （通道對COM端、通道間） |
|
|
觸發源 |
軟件觸發、PXI Trigger觸發 |
|
|
校準 |
開放于用戶，軟件界面手動校準 |
|
|
冷端補償 |
||
|
通道 |
4路差分 |
|
|
斷路檢測電路（OTD） |
||
|
配置方式 |
軟件選擇 開/關 |
|
|
功能 |
判斷通道的負載 |
|
|
過壓保護 |
||
|
在任何 CJC，TC，COM引腳之間 |
±60V |
|
|
RSVD線與COM之間 |
±24V |
|
|
隔離數字量輸入 |
||
|
通道數 |
8路 |
|
|
輸入方式 |
Source方式 |
|
|
隔離數字量輸出 |
||
|
通道數 |
16路 |
|
|
輸出方式 |
達林頓輸出（默認） |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

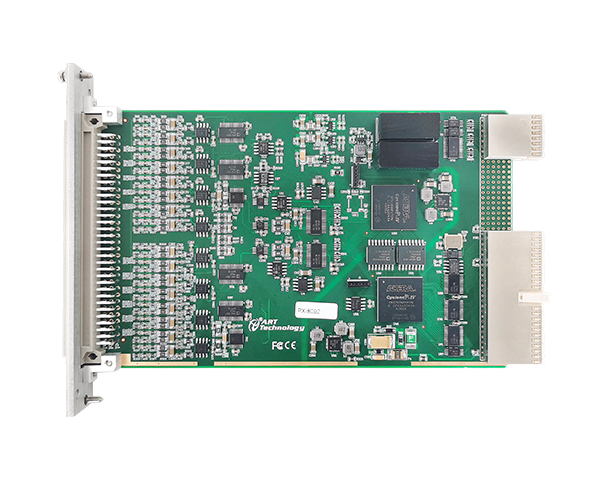

PXI總線，熱電偶采集板卡；支持高達32個熱電偶通道同時輸入和8個冷端補償(CJC)通道。

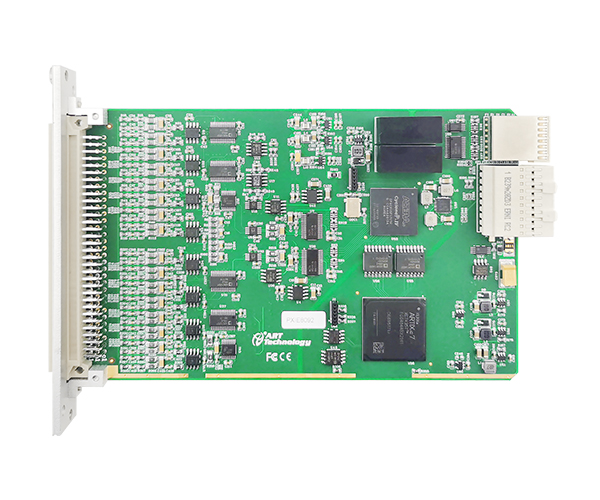

PXIe總線，熱電偶采集板卡；支持高達32個熱電偶通道同時輸入和8個冷端補償(CJC)通道。
